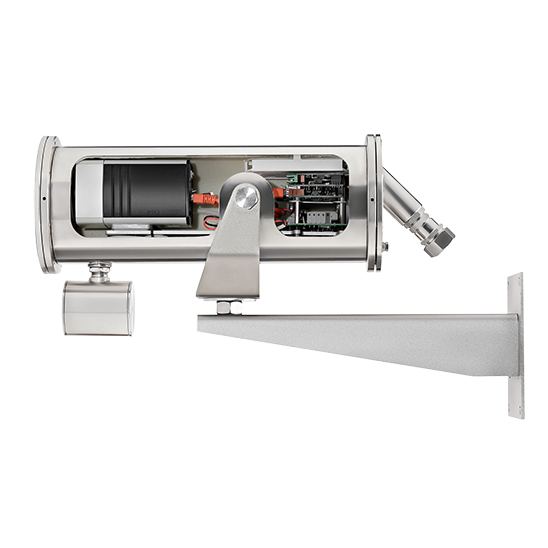

ТВК-07 "ОПТИК-IS" - Термокожух взрывозащищенный с оборудованием для передачи данных по оптическому кабелю
Цена: 85892 руб.
Производитель: Эридан
Описание:
ТВК-07 "ОПТИК-IS" термокожух взрывозащищенный со встроенным взрывозащищенным медиаконвертером МК-07е-11EXX
Отличительные особенности и характеристики
- Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали
- Длина передачи оптического сигнала до 20 км
- Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры
- Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер
- Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых
- Наличие режима холодного запуска
- Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60°С (-70°С исполнение "Арктика")
- Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254
- Установка видеооборудования возможна самим потребителем
- В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока)
- Новая опция! При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол)
Полезный объем взрывозащищенного термокожуха ТВК-07 "ОПТИК-IS"
 |
|
Установка видеооборудования возможна самим потребителем.
Полезный объем термокожуха для установки видеооборудования |
Mаркировка взрывозащиты
| Исполнение термокожуха | Ех-маркировка взрывоопасных пылевых сред | Маркировка взрывозащиты | Температура окружающей среды, °С |
| ТВК-07 "ОПТИК-IS" | Ex tb [op is] IIIС T80°C Db Х | РВ Ex db [op is] I Mb X или 1Еx db [op is] IIC T6 Gb X | от +1 до +50 |
| ТВК-07 "ОПТИК-IS" | Ex tb [op is] IIIС T80°C Db Х | РВ Ex db [op is] I Mb X или 1Еx db e [op is] IIC T6 Gb X | от -60 (-70*) до +50 |
*исполнение "Арктика"
Характеристики взрывозащищенного термокожуха ТВК-07 "ОПТИК-IS"
| Степень защиты оболочки термокожуха | IP66/ IР67 |
| напряжение для питания видеокамеры, VDC | 12 |
|
габаритные размеры, не более, мм
|
525 х 170 х 160
|
| габаритные размеры с блоком ИК подсветки, не более, мм | 525 х 170 х 230 |
|
масса, не более, кг
|
12,5
|
|
назначенный срок службы, не менее, лет
|
10
|
| гарантийный срок | ТВК-07 "ОПТИК-IS" - 5 лет, МК-07е-11EXX - 3 года |
Параметры электропитания
|
Климатическое исполнение
|
Напряжение питания, В
|
Ток потребления,не более, А
|
|
УХЛ-1 (-60°С...+50°C)
УХЛ-1 (-70°С...+50°C)*
|
постоянное 24VDC±10%
|
3,3
|
|
переменное 24VAC±10%
|
3,3
|
|
|
переменное 220VAC±10%
|
0,4
|
|
| УХЛ-4 (+1°С...+50°C) | постоянное 12-24VDC | 1.0 |
| переменное 36VAC±20% | 0.4 | |
| переменное 220VAC±10% | 0.1 |
*исполнение "Арктика"
Характеристики ИК подсветки
- вкл/выкл подсветки с гистерезисом, при освещенности18±5 лк
- длина волны излучения 850 нм
|
Угол излучения ИК подсветки, °
|
15
|
30 | 90 | 120 | ||||
|
Дальность подсветки, м*
|
100
|
80 | 40 | 25 | ||||
*данные приведены для видеокамеры 1/2,8" CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON
Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -70°С), и необходим для прогрева внутреннего пространства ТВК-07 "ОПТИК-IS" и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 "АРКТИКА" не более 0,8А, включая ток потребления самой видеокамеры наблюдения.
Характеристики медиаконвертера МК-07е-11ЕХХ для ТВК-07 “ОПТИК-IS”
| Напряжение питания | 12В DC |
| Максимальная мощность потребления, не более |
2.23 Вт
|
| Мощность оптического передатчика | -14..-8 дМб (0,04..0,16 мВт) |
| Типы сетевых интерфейсов |
порт 1: 10/100Base-TX – 1 шт.
порт 2: 100Base-FX – 1 шт.
|
|
Стандарты Ethernet
|
IEEE 802.3u, IEEE 802.1p/q/d
|
| Максимальная скорость передачи данных | 155 Мбит/c |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | 1310/1550 нм |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Тип оптического волокна | Одномодовое SM |
| Чувствительность | -34 дБм |
| Тип оптического подключения | Одноволоконный (WDM) |
| Дальность передачи | до 20 км |
| Разъемы |
Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля) |
Вид комплектации
Возможны два варианта климатического исполнения УХЛ-1 и УХЛ-4;
- УХЛ-1 от -60 до +50°С с напряжением питания 24VDC, 24VAC и 220VAC. Предварительный автоматический подогрев внутреннего пространства до +5°С перед холодным запуском.Маркировка взрывозащиты: 1Еx d e IIC T6 Gb X, рудничное исполнение: РРВ Ex d e I Mb X
- УХЛ-4 от +1 до +50°С с напряжением питания 12-24VDC или 100-240VAC, 36VAC. Маркировка взрывозащиты: 1Еx d IIC T6 Gb X, рудничное исполнение: РВ Ex d I Mb X
Оборудование поставляется с двумя кабельным вводами на выбор:
| Внешний вид | Обозначение | Расшифровка |
 |
ШТ 1/2" | штуцер для трубной разводки с резьбой G½" |
 |
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" (Новинка!) |
 |
КВБ12 | кабельный ввод для бронированного кабеля с диаметром брони до 12 мм |
 |
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм (Новинка!) |
 |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
 |
КВМ20 | кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм (Новинка!) |
 |
ЗГ | оконечная заглушка |
Новая опция! При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
 |
АК-С
|
Адаптер для крепления на столб |
 |
АК-У | Адаптер для крепления на угол |
Цены, наличие и срок поставки на комплектующие камеры, объективы и видеоусилители уточняются на момент заказа.
